一 、係統概述 ：

煙草行業在中國是一個很大的行業 ，每年都可以為政府創造大量的稅收和就業機會 。有許多大的煙草企業 ，願意選用最好的自動化設備來提升他們產品的質量 ，完備的檢測項目 ，先進的檢測手段 ，便於產品的質量跟蹤和控製 。卷煙製作過程大致要經過煙葉初烤 、打葉複烤 、煙葉發酵 、卷煙配方 、卷煙製絲 、煙支製卷 、卷煙包裝七個大項的生產工藝流程 ，才能作為商品流轉到消費者手中 。卷煙的包裝也是其中一個重要的環節 ，關係到企業的品質和聲譽 。

二 、係統要求 ：

對香煙的包裝進行檢測 ，包括軟包裝 、硬包裝 、條盒檢測 ，檢測主要包含商標打印 、頂部小花 、頂部和底部的內部包裝質量 ，內包裝和外包裝的相關位置檢測等 ，對於不合格的產品進行剔除 。

三 、係統原理 ：

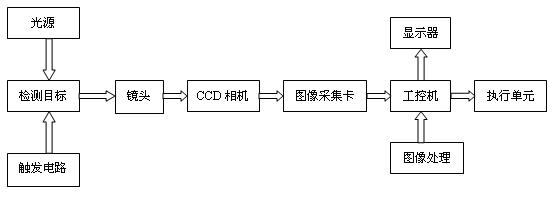

采用兩組視頻傳感器進行圖像捕捉 ，香煙的包裝的前 、後 、左 、右和頂部5個麵分別進行圖像捕捉 ，把采集到的圖片送入計算機進行圖像對比 ，同時把不合格的產品進行剔除 。由於生產線的速度非常快 ，軟包的包裝速度是“360包/分鍾” ，這樣就要采用高速抓拍相機 ，同時對主機要求不僅具備工業現場的應用還有高速處理圖像的功能 ，本係統采用研華IPC-510整機 ，加入視頻捕捉卡 ， I/O控製卡 ，控製卡輸出控製信號剔除不合格產品 ，采用研華的PCA-6010VG主板 。原理框圖 ：

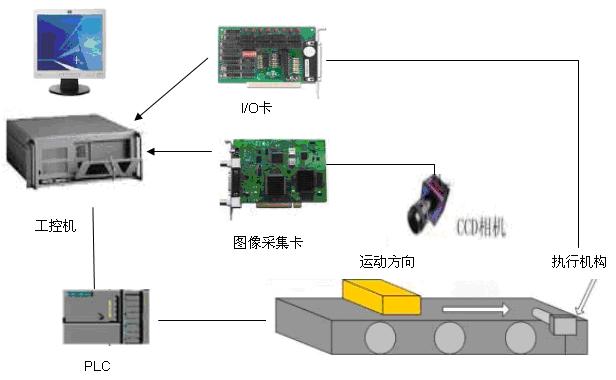

四 、係統結構圖

係統的圖像采集單元包括圖像采集卡 、I/O控製卡 、光源 、CCD相機 ，特種計算機作為圖像處理單元 ，以PLC控製係統控製執行單元 。
